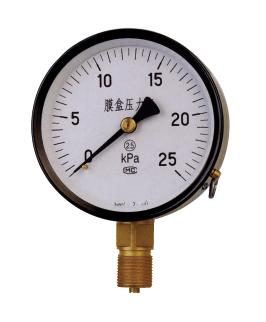

膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，膜盒壓力表可以就地安裝并現場指示。
|
號 |
精度等級 |
測量范圍 pa |
結構特點 |
接頭螺紋 |
|
YE-60 |
2.5 |
正壓 0--160 250 400 |
徑向 |
M14×1.5
M20×1.5 |
|
YE-60ZT
YE-100ZT YE-150ZT |
軸向帶前邊 |
M14×1.5
M20×1.5 |
||
|
YEJ-101
YEJ-111 YEJ-121 |
矩形 |
外向尺寸
|
||
|
80×160×200mm
80×160×200mm |
■ 結構原理
膜盒壓力表由測量系統(包括接頭，波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。
膜盒壓力表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經拔桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。
YE-100膜盒壓力表外形尺寸
.gif)
YE-150膜盒壓力表外形尺寸
.gif)
